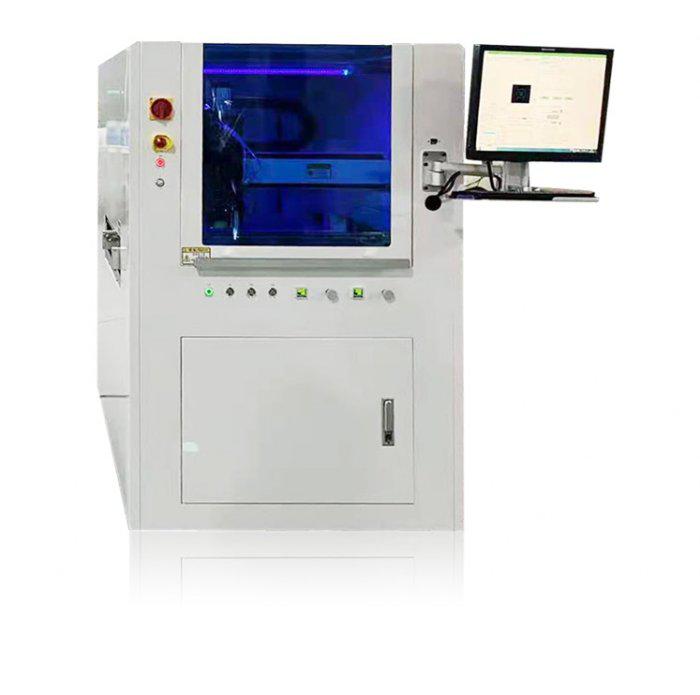

在线式喷射点胶机

高性能高性价比贴片机设计理念构建框架结构，保证运动的高速度、高精度和高一致性采用品牌伺服马达和精密滚珠丝杆，构建稳定的高速运动平台采用 CCD的视觉定位系统采用电脑控制 / 18915519422 在线咨询

产品介绍
产品参数
推荐产品

产品介绍

TYC-100系列点胶机具有明显的高性价比优势，可靠耐用，设计精简，适用于多规格的电路板、基材。配备简单的友好型操作软件，确保系统稳定可靠。该系统为芯片封装、红胶、电路板组装、医疗用品等产品的点胶应用而设计，轨道可调节宽度，单双轨可选，应用更广的产品。

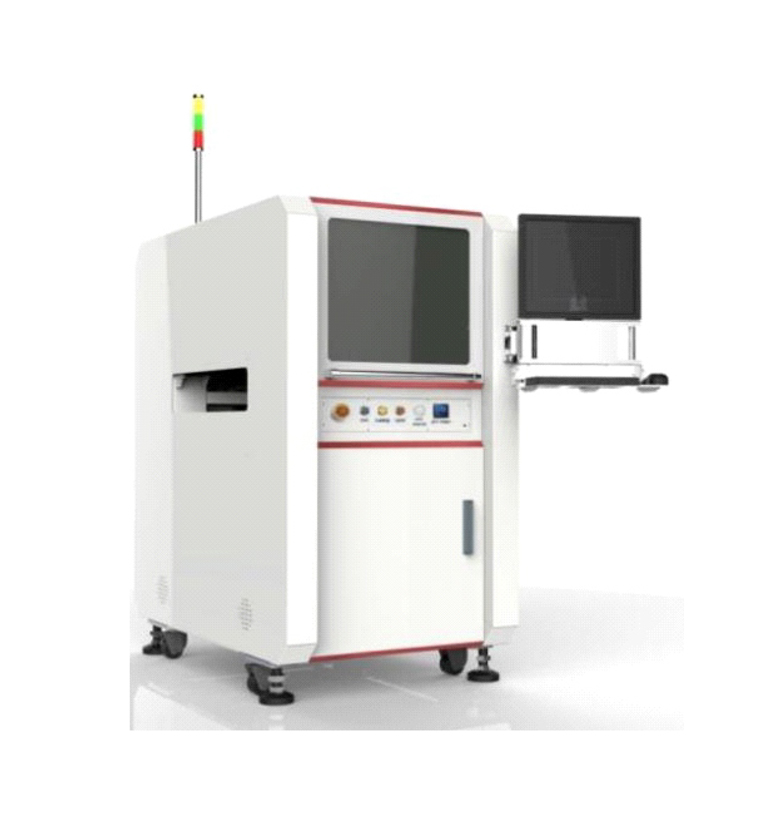

TYC-200系列表面选择性涂敷机是一个高性能的涂敷系统，自带流水线以及上下机位通讯端口，可为您提供高效且可靠的生产。控制软件是结合业内客户多方面涂敷工艺的要求，在windows 7操作系统 C++平台下自主开发的Coating软件。

高性能高性价比：

贴片机设计理念构建框架结构，保证运动的高速度、高精度和高一致性;采用品牌伺服马达和精密滚珠丝杆，构建稳定的高速运动平台;采用 CCD的视觉定位系统;采用电脑控制，windows XP操作系统，故障声光报警及菜单显示;可任意搭载：喷射阀、螺杆阀、撞针阀、气压阀;非接触式喷射阀 P-1000 实现更小的点胶直径，提高点胶一致性; 阀体自动恒温系统，确保流体的流动性一致

专注且优势的应用：
底部填充（underfill）、引脚包封（pin encapsulation)、精密涂覆（conformal coating)、邦定（edge/corner bonding)、表面贴装（surface mounted package）、堆栈封装 POP(package on package)、围坝与填充（dam&fill）、点红胶、FPC 元器件补强

标准配置：
真空清洁装置；非接触式喷射阀 TYC-1000；XY轴、Z轴基准点校正平台；10CC、30CC供料装置；声光报警装置；喷头加热装置；喷头气压稳定装置；单轨

选择配置：
低液位检测与报警；称重系统；视觉识别系统；激光高度检测系统，工件变形后可自动校准 Z轴高度；工件加热系统，增强底部填充时流体的流动性；阀体流动加热装置；300CC大容量供胶系统，减少添加或更换涂料的频率；自动上下料装置；双轨

产品参数

型号	TYC-100
外形尺寸	86013001550 （WDH)
轨道高度	890~965mm
轨道承重（含治具）	4.5kg
最大基板厚度	6mm
定位精度	±25um(X/Y/Z)
重复精度	±20um(X/Y/Z)
最大速度	X/Y 800mm ,Z600mm
喷射阀	TYC-1000
测高系统	非接触式激光传感器	选配
承重系统	精度0.1mg	选配
典型应用	底部填充、点红胶、包封、表面贴片、精密涂覆、半导体芯片封装等
工厂要求	电压220V,频率50HZ,电流16A，最小气压0.6MPa
计算机与软件	Windows系统开发下软件
备注：以上参数为代表机型，可按需订制
